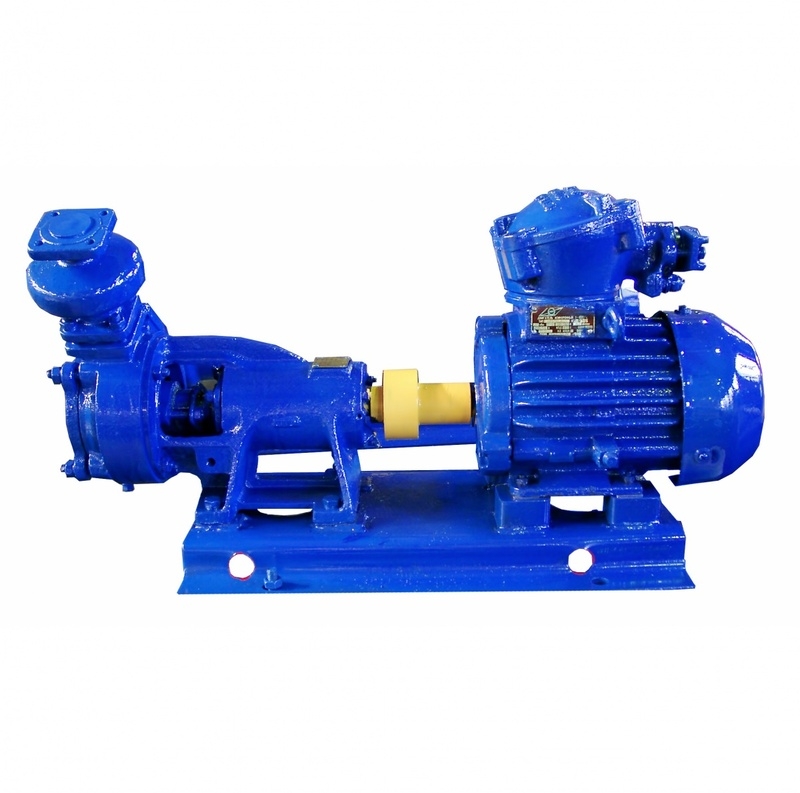

Насосы вихревые типа ВК, ВКС, ВКО

Назначение

Насосы вихревые ВК, ВКС, ВКО и агрегаты электронасосные на их основе предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.

Применение

  • для перекачивания чистой воды и сходных с ней жидкостей в сфере ЖКХ и сельского хозяйства
  • обеспечение водоснабжения в технологических процессах промышленных предприятиий, предприятий теппловой и атомной энергетики, нефтегазовой отрасли, судостроении

 Подробное руководство



Сводная таблица технических характеристик вихревых насосов ВК, ВКС, ВКО:

Наименование показателя

Типоразмер насосов (агрегатов)
ВК,
ВКС,
ВКО
1/16		 ВК,
ВКС,
ВКО
2/26		 ВК,
ВКС,
ВКО
4/28		 ВК,
ВКС,
ВКО
5/24		 ВК,
ВКС,
ВКО
5/32		 ВК,
ВКС,
ВКО
10/45

Подача

л/с

1,0

2,0

4,0

5,0

5,0

10,0

м3/ч

3,6

7,2

14,4

18,0

18,0

36,0

Напор, м.

16

26

28

24

32

45

Максимальная высота самовсасывания, м

(для самовсасывающих насосов).

4,0

4,0

4,0

4,0

3,5

3,0

Допускаемая продолжительность самовсасывания, с, не более

(для самовсасывающих насосов).

600

600

600

600

600

600

Давление на входе в насос, МПа (кгс/см2),не более.

0,25 (2,5)

0,25 (2,5)

0,25 (2,5)

0,25 (2,5)

0,25 (2,5)

0,25 (2,5)

КПД, %

насоса

28

33

41

38

39

35

агрегата

22

26

32

30

30

31

Допускаемый кавитационный запас, м, не более

4,0

5,0

6,0

6,5

6,5

7,0

Максимальная потребляемая мощность насоса, кВт.

1,2

4,6

7,0

8,3

8,8

27

Внешняя утечка через сальниковое уплотнение, л/ч, (капель в минуту), не более

0,3-1,0 (50-170)

Частота вращения,с-1(об/мин).

24 (1450)

Параметры энергопитания.

род тока

Переменный

напряжение, В

220, 380 или 660

частота тока, Гц

50

Масса и габаритные размеры насоса (агрегата)

приведены в руководстве по эксплуатации

Примечания:

  • Значения основных параметров указаны при работе насоса на воде с температурой 293 К (20°С) и плотностью 1000 кг/см3.
  • Производственные допустимые отклонения по всему рабочему интервалу характеристики: подачи ±8%, напора ±6% от указанного в таблице 1.
  • Допускается работа насосов ВК (ВКС, ВКО)2/26 с частотой вращения 16 с-1
    (970 об/мин) с пересчетом параметров.
  • Максимальная потребляемая мощность насоса-величина справочная и указана для минимальной подачи в рабочем интервале характеристики с учетом допустимых отклонений по подаче, напору и К П Д.
  • Значение КПД насосов приведено для оптимального режима в пределах рабочего интервала.
    Производственный допуск на КПД минус 3% от указанного в таблице 2.
  • Допуск на массу +5%, отклонение в противоположную сторону не регламентируется.
  • Коэффициент кавитационного запаса R=1,1.
