Насосы ЭЦВ 6



Назначение

Предназначены для подъема воды общей минерализацией (сухой остаток) не более 1500 мг/, водородным показателем pH 6,5-9,8, температурой 25 ° С, с массовой долей твердых механических примесей не более 0,01%.

Предназначены для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного, сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.

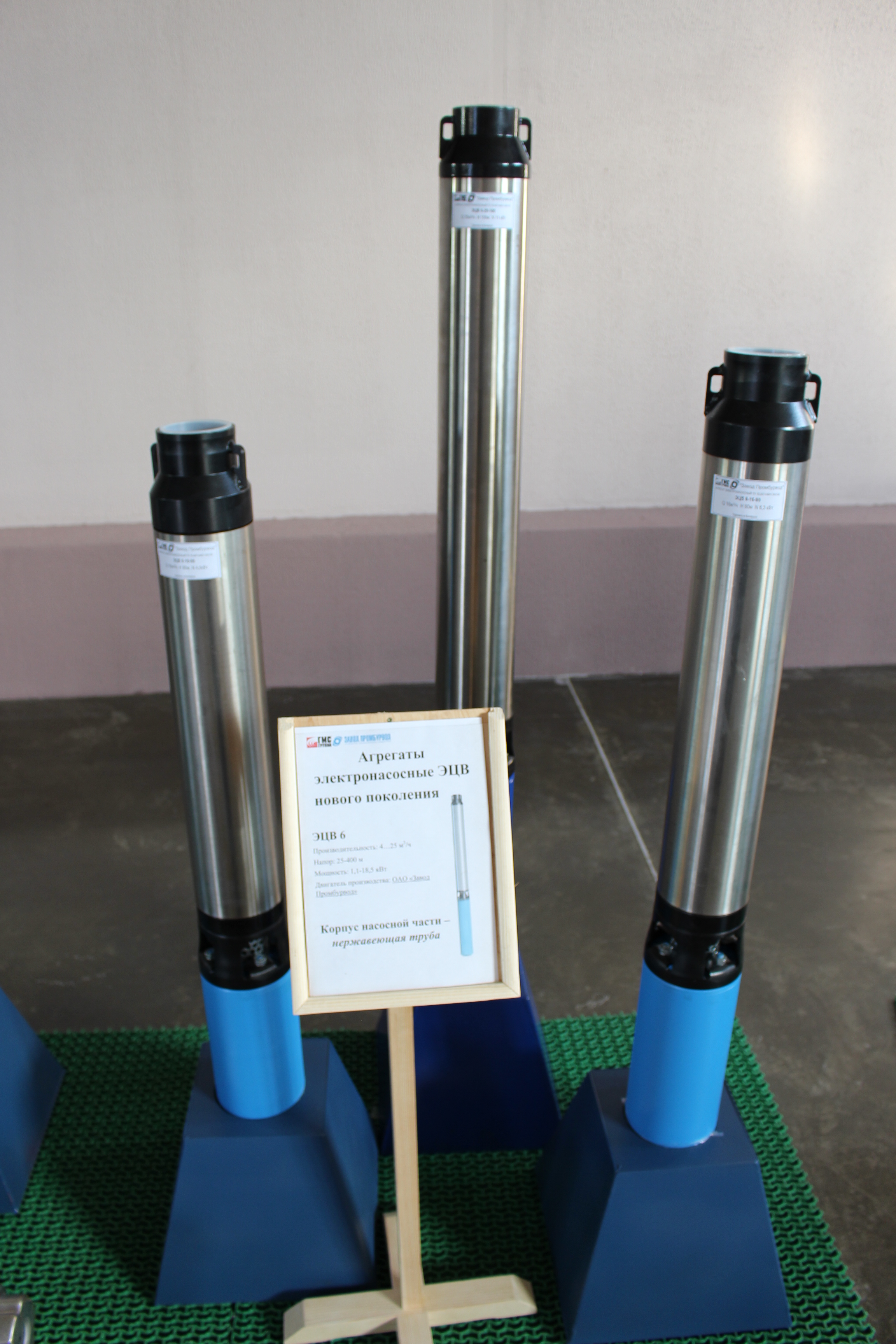

Новое поколение насосов ЭЦВ 6

Корпус насоса представляет собой трубу из нержавеющей стали.

Вал насоса с дистанционными и защитными втулками из нержавеющей стали.

Рабочие колеса и отводы лопаточные изготовлены из технопластика норил.

Головка и подвод насоса из стали с полимерным покрытием.

Подшипники скольжения из комбинации материалов: резина – нержавеющая сталь;

Обратный клапан тарельчатого типа из нержавеющей стали;

Погружной водозаполненный негерметичный трехфазный двигатель Ø 144мм либо погружной герметичный двигатель заполненный специальной жидкостью производства фирмы “Franklin Electric”;

Обмотка статора из провода с водостойкой изоляцией;

Максимальная температура жидкости 25°С;

Количество запусков в час – до 20, интервал между включениями/переключениями 90 сек.

Диапазон подач - от 4 м3/ч до 25 м3/ч

Диапазон напоров - от 35 м до 400м.



ЭЦВ6 нового поколения

Уже на нашем складе!



Марка агрегата подача, м3/ч   номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 6-4-70 4 70 5,0 2,2 1050 41,5

насос

двигатель1

двигатель2
ЭЦВ 6-4-90 90 6,8 3,0 1085 42,5
ЭЦВ 6-4-100 100 6,8 3,0 1125 43,4
ЭЦВ 6-4-130 130 8,8 4,0 1235 48,5
ЭЦВ 6-4-160 160 8,8 4,0 1350 51,5
ЭЦВ 6-4-190 190 12,0 5,5 1450 55,5

Марка агрегата подача, м3/ч   номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 6-6,5-35 6,5 35 2,8 1,1 665 18,9

насос

двигатель1

двигатель2
ЭЦВ 6-6,5-50 50 3,9 1,5 730 20,7
ЭЦВ 6-6,5-65 65 5,0 2,2 1010 40,0
ЭЦВ 6-6,5-75 75 6,8 3,0 1050 42,0
ЭЦВ 6-6,5-90 90 6,8 3,0 1085 43,0
ЭЦВ 6-6,5-105 105 8,8 4,0 1160 47,0
ЭЦВ 6-6,5-120 120 8,8 4,0 1200 47,5
ЭЦВ 6-6,5-140 140 12,0 5,5 1300 51,5
ЭЦВ 6-6,5-160 160 12,0 5,5 1375 53,5
ЭЦВ 6-6,5-180 180 12,0 5,5 1410 54,0
ЭЦВ 6-6,5-200 200 14,5 6,3 1510 60,0
ЭЦВ 6-6,5-225 225 16,5 7,5 1625 66,5
ЭЦВ 6-6,5-250 250 16,5 7,5 1700 68,5
ЭЦВ 6-6,5-280 280 20,0 9,0 1795 72,0
ЭЦВ 6-6,5-300 300 24,5 11,0 2100 83,0
ЭЦВ 6-6,5-325 325 29,5 11,0 2180 85,0

Марка агрегата подача, м3/ч   номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 6-10-35 10 35 3,9 1,5 715 19,9

насос

насос нов

двигатель1

двигатель2
ЭЦВ 6-10-50 50 5,0 2,2 973 39,5
ЭЦВ 6-10-60 60 6,8 3,0 1010 40,0
ЭЦВ 6-10-70 70 6,8 3,0 1030 40,5
ЭЦВ 6-10-80 80 8,8 4,0 1085 44,5
ЭЦВ 6-10-90 90 8,8 4,0 1120 45,5
ЭЦВ 6-10-110 110 12,0 5,5 1185 48,5
ЭЦВ 6-10-120 120 12,0 5,5 1225 49,0
ЭЦВ 6-10-130 130 12,0 5,5 1295 50,5
ЭЦВ 6-10-140 140 14,5 6,3 1325 55,5
ЭЦВ 6-10-160 160 16,5 7,5 1440 61,5
ЭЦВ 6-10-180 180 16,5 7,5 1475 62,4
ЭЦВ 6-10-200 200 20,0 9,0 1570 66,4
ЭЦВ 6-10-230 230 24,0 11,0 1690 71,5
ЭЦВ 6-10-260 260 24,0 11,0 1800 74,4
ЭЦВ 6-10-275 275 29,5 13,0
ЭЦВ 6-10-290 290 29,5 13,0 2280 110,0
ЭЦВ 6-10-300 300 29,5 13,0
ЭЦВ 6-10-320 320 33,0 15,0
ЭЦВ 6-10-335 335 33,0 15,0
ЭЦВ 6-10-350 350 38,0 17,0 2500 121,0
ЭЦВ 6-10-400 400 49,0 22,0

Марка агрегата подача, м3/ч  номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 6-16-50 16 50 6,8 3,0 1025 41,0

насос

насос нов

двигатель1

двигатель2
ЭЦВ 6-16-60 60 8,8 4,0 1100 45,0
ЭЦВ 6-16-75 75 12,0 5,5 1170 48,0
ЭЦВ 6-16-90 90 14,5 6,3 1275 54,2
ЭЦВ 6-16-100 100 16,5 7,5 1330 58,8
ЭЦВ 6-16-110 110 20,0 9,0 1375 61,3
ЭЦВ 6-16-130 130 20,0 9,0 1450 63,4
ЭЦВ 6-16-140 140 24,0 11,0 1540 67,4
ЭЦВ 6-16-160 160 24,0 11,0 1620 69,5
ЭЦВ 6-16-180 180 29,5 13,0 1770 78,0
ЭЦВ 6-16-190 190 33,0 15,0 1860 84,5

Марка агрегата подача, м3/ч  номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 6-25-20 25 20 5,0 2,2 1065 44,8

насос нов

двигатель1

двигатель2


ЭЦВ 6-25-25 25 6,8 3,0 1115 46,9
ЭЦВ 6-25-40 40 8,8 4,0 1260 53,8
ЭЦВ 6-25-50 50 12,0 5,5 1390 59,8
ЭЦВ 6-25-70 70 14,5 6,3 1525 67,7
ЭЦВ 6-25-80 80 16,5 7,5 1670 75,7
ЭЦВ 6-25-90 90 20,0 9,0 1745 79,7
ЭЦВ 6-25-100 100 24,0 11,0 1845 84,7
ЭЦВ 6-25-110 110 24,0 11,0 1950 88,6
ЭЦВ 6-25-120 120 29,5 13,0 2075 96,6
ЭЦВ 6-25-130 130 29,5 13,0 2130 98,6
ЭЦВ 6-25-140 140 33,0 15,0 2285 106,6
