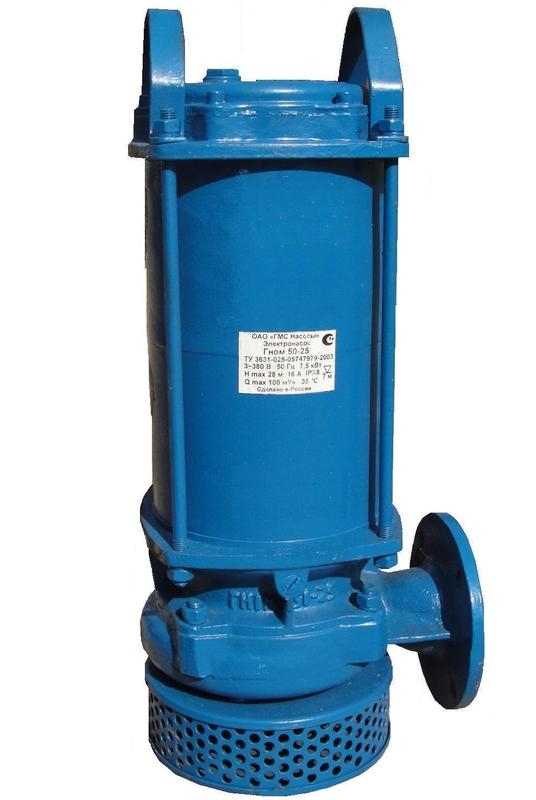

Насосы дренажные для грязной воды типа ГНОМ

Назначение:

Электронасос типа ГНОМ предназначен для откачивания загрязненных вод температурой до 35° С (исполнение ТР — до 60° С), плотностью до 1100 кг/м3 при содержании твёрдых механических примесей (песок, цемент, глина) до 10% по массе и максимальными размерами до 5 мм.

Применение:

Применяется для откачивания гравийно-глинистых, грунтовых и паводковых вод из подвалов, котлованов, траншей и т.д., в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов и шахт, а также в сельском хозяйстве для орошения и осушения.

Полное руководство (6,10,16)

Полное руководство (25,40,50,53,100)

Конструктивные особенности:

Электронасос выпускается в виде моноблочного агрегата. Приводом служит герметичный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой.

Преимущества конструкции:

— легкосъемный фильтр;
— высокая надежность и длительный срок службы;
— простота в обслуживании и эксплуатации;
— высокий КПД;
— работа во всем интервале напорной характеристики;
— износостойкое открытое рабочее колесо обеспечивает стабильные параметры.

Монтаж:

Рабочее положение электронасоса — вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя. Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка электронасоса на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно, с гибким.

Марка насоса

Подача,

м3/ч

Напор, м

мощность,

кВт

Напряжение,

В

диаметр

трубы,мм

габариты,

мм

масса, кг

Гном 10-6

10

6

0,6

220

50

200х360

15

Гном 10-6 Д

Гном 6-10

6

10

0,6

220

50

200х360

15

Гном 6-10 Д

Гном 10-10

10

10

1,1

220

50

200х380

16

Гном 10-10 Д

Гном 10-10

10

10

1,1

380

50

200х360

15

Гном 10-10 Тр

10

10

1,1

380

50

200х360

16

Гном 16-16

16

16

2,2

220

50

235х450

28

Гном 16-16 Д

16

16

2,2

220

50

235х450

28

Гном 16-16

16

16

2,2

380

50

235х410

24

Гном 16-16 Тр

16

16

2,2

380

50

235х410

24

Гном 25-20

25

20

3

380

80

300х485

31,8

Гном 25-20 Тр

25

20

3

380

80

300х485

31,8

Гном 40-25

40

25

5,5

380

78

300х600

59

Гном 40-25 Тр

40

25

5,5

380

78

300х600

59

Гном 53-10

53

10

4

380

100

370х600

63

Гном 53-10 Тр

53

10

4

380

100

370х600

63

Гном 50-25

50

25

7,5

380

80

430х665

72

Гном 50-25 Тр

50

25

7,5

380

80

430х665

76

Гном 100-25

100

25

11

380

80

490х730

112

Гном 100-25 Тр

100

25

11

380

80

490х730

120

 Без обозначения - для воды температурой 35° С

С обозначением Тр - для воды температурой 60° С

С обозначением Д - с датчиком уровня (поплавковым выключателем)
