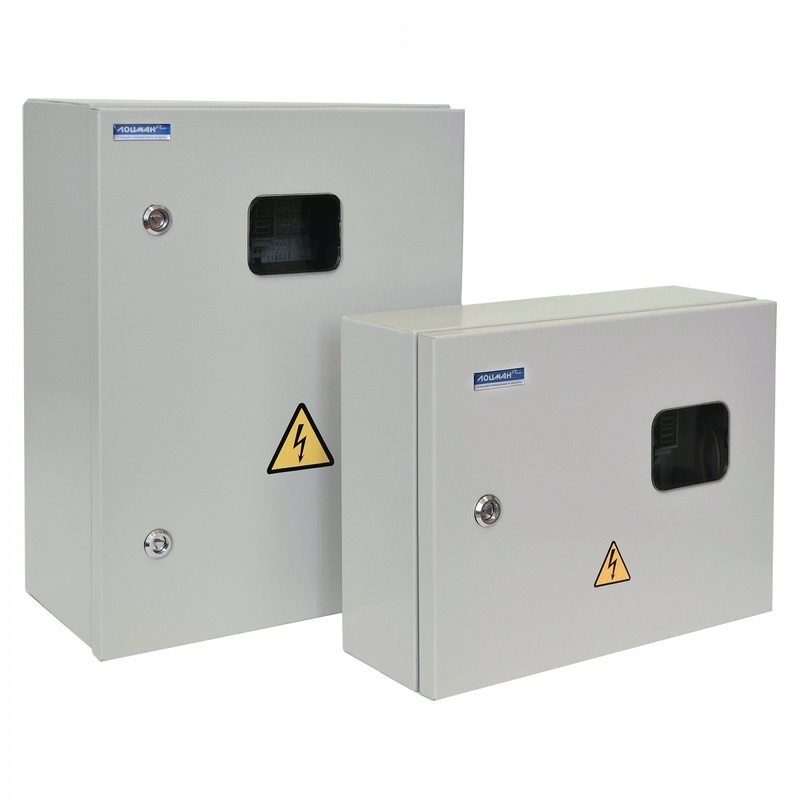

Станция управления и защиты

Назначение

Станция управления и защиты «Лоцман+ L2» предназначена для управления и защиты любых трехфазных асинхронных электродвигателей с короткозамкнутым ротором как отечественного, так и импортного производства по командам оператора или сигналам от датчиков.

Обновление

СУиЗ «Лоцман+ L2» это обновленная версия «Лоцман+» получившая такие полезные изменения как Новый корпус с увеличенной степенью защиты, увеличенная точность измерений и дополнительные режимы работы.

Полный список изменений

Технические характеристики

СУиЗ «Лоцман+ L2» обеспечивает:

• защиту электродвигателей асинхронных трехфазных:
• защита электродвигателя от перегрузки/недогрузки по току;
• защита электродвигателя от обрыва, перекоса или неправильного чередования фаз;
• защита электродвигателя от повышения/понижения сетевого напряжения;
• защита электродвигателя от замыкания на корпус;
• защита электродвигателя и насоса от «сухого» хода.
• автоматическое управление насосными агрегатами в процессе налива/слива жидкостей в емкости
• автоматическое поддержание уровня воды в резервуаре;
• автоматическое осушение дренажного приямка по датчикам уровня;

Расширенный температурный диапазон и высокая степень пылевлагозащиты, позволяющая использовать станцию на открытом воздухе.

 Применение:

• для обеспечения управления, контроля и защиты погружных/центробежных насосов которые применяются на водоканалах, в структурах ЖКХ;
• для обеспечения контроля и управления погружных/центробежных насосов работающими в системах водоснабжения/водоотведения промышленных предприятий;
• в сельском хозяйстве для контроля и защиты погружных/центробежных насосов задействованных в системах полива сельхозугодий;
• в системах повышения давления жилых и промышленных объектов;
• на объектах теплоэнергетики для обеспечения управления, контроля и защиты погружных/центробежных насосов задействованных в системе обеспечения технической водой;
• автоматическое осушение дренажного приямка по датчикам уровня;
• на производственных объектах для обеспечения управления, контроля и защиты узлов и механизмов, в составе которых используются трехфазные асинхронные электродвигатели.

Особенности и Преимущества

• гибкая настройка режимов работы и параметров защит;
• возможность корректировки параметров станции в процессе работы без остановки станции (например, подстроить токи защиты);
• возможность вывода на диспетчерский пульт дискретных сигналов работы станции;
• светодиодная сигнализация автоматического режима работы, состояния двигателя и уровня жидкости в емкости(по сигналам датчиков);
• учет времени работы и количества запусков электродвигателя насоса для своевременного проведения технического обслуживания;
• возможность каскадной работы нескольких станций на одну накопительную емкость или магистраль;
• дополнительный вход «Внешнее управление», позволяющий удаленно управлять станцией;
• питание цепей датчиков уровня переменным током, что позволяет значительно снизить электрохимическую коррозию электродных датчиков уровня и препятствует осаждению на них растворенных в воде солей;
• вычисление действующих значений токов и напряжений (TrueRMS) по каждой фазе и их отображение на светодиодном индикаторе;
• дополнительные режимы работы (таймеры задержки пуска, останова, аварийного отключения и пр.);
• автоматический перезапуск двигателя после аварии или прекращения электропитания станции;
• гальваническая развязка от сети всех цепей датчиков в микроконтроллере, исключающее поражение током обслуживающего персонала;
• возможность работы с различными датчиками тока: с датчиками типа Т03(Т-7) и датчиками с унифицированным токовым выходом 5А (без модификации аппаратного и программного обеспечения);
• настройка станции не требует дополнительного оборудования и доступна для обслуживания низкоквалифицированным персоналом;
• невысокая стоимость;
• сертифицирована для применения в странах Таможенного Союза.
