Насосы ЭЦВ 8



Назначение

Предназначены для подъема воды общей минерализацией (сухой остаток) не более 1500 мг/, водородным показателем pH 6,5-9,8, температурой 35 ° С, с массовой долей твердых механических примесей не более 0,01%.

Предназначены для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного, сельскохозяйственного водоснабжения, орошения, шахтоосушения и других подобных работ.

Преимущества

Подшипники скольжения из комбинации материалов: резина – нержавеющая сталь;

Рабочие органы из NORILA, нержавеющей стали (НРК), легированного чугуна (ЧЛ) или бронзы (БР);

Обратный клапан тарельчатого типа из нержавеющей стали;

Вал высоконапорных насосов из нержавеющей стали;

Обновленная в 2015г линейка погружных электродвигателей Ø 180мм. 100% гарантия качества;

Возможность комплектации двигателем производства фирмы “Franklin Electric” (Погружной герметичный двигатель заполненный специальной жидкостью);

Максимальная температура жидкости 35°С;

Количество запусков в час: 10.

Диапазон подач - от 16 м3/ч до 65 м3/ч

Диапазон напоров - от 15 м до 400м.

Диаметр ЭЦВ 8-16, 8-25, 8-40 составляет 180мм

Диаметр ЭЦВ 8-65 составляет 193мм

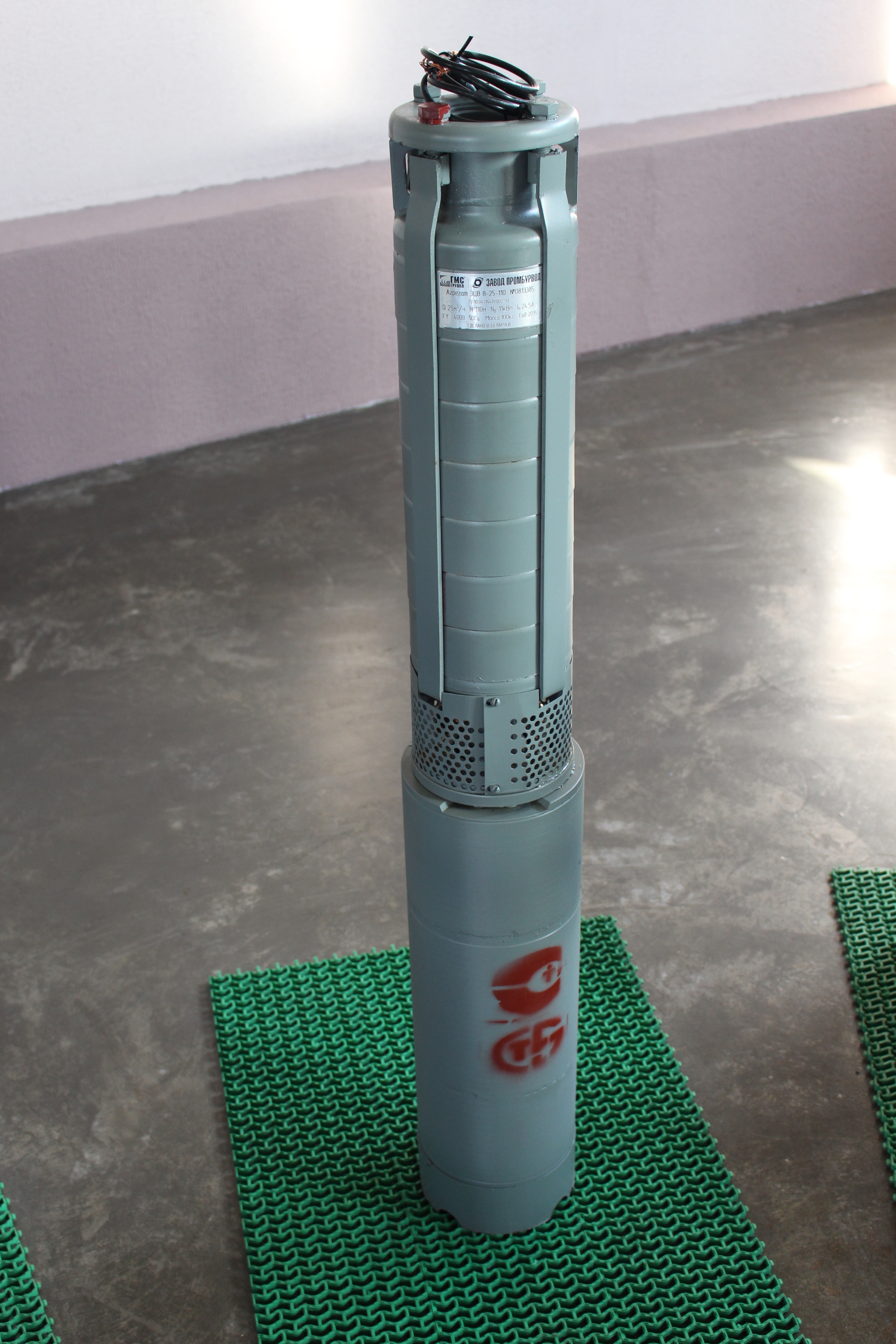

Нажмите на фото для увеличения.

Внимание!

Для насосов ЭЦВ 8-16, 8-25 min внутренний диаметр скважины 200мм

Для насосов ЭЦВ 8-40 min внутренний диаметр скважины 225мм

Для насосов ЭЦВ 8-65 min внутренний диаметр скважины 250мм

Это связано с охлаждение двигателя и подходом воды к насосу



Марка агрегата подача, м3/ч номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 8-16-60 16 60 8,8 4 1130 52,5

Насос

Двигатель1

Двигатель2
ЭЦВ 8-16-80 80 12,0 5,5 1200 56,0
ЭЦВ 8-16-100 100 14,5 6,3 1280 62,0
ЭЦВ 8-16-120 120 16,5 7,5 1370 67,8
ЭЦВ 8-16-140 140 20,0 9 1490 106,2
ЭЦВ 8-16-160 160 24,5 11 1540 109,1
ЭЦВ 8-16-180 180 29,5 13 1640 113,6
ЭЦВ 8-16-200 200 29,5 13 1750 117,5
ЭЦВ 8-16-220 220 33,0 15 1860 126,2
ЭЦВ 8-16-260 260 41,0 18,5 1980 132,8
ЭЦВ 8-16-280 280 41,0 18,5 2100 134,5
ЭЦВ 8-16-300 300 44,0 20 2180 140,2

Марка агрегата подача, м3/ч номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 8-25-15 25 15 6,8 3 930 46,7

Насос

Двигатель1

Двигатель2
ЭЦВ 8-25-35 35 8,8 4 1030 51,7
ЭЦВ 8-25-55 55 12,0 5,5 1110 55,7
ЭЦВ 8-25-60 60 14,5 6,3 1160 60,7
ЭЦВ 8-25-70 70 16,5 7,5 1230 65,7
ЭЦВ 8-25-90 90 20,0 9 1360 98,7
ЭЦВ 8-25-100 100 24,5 11 1420 104,6
ЭЦВ 8-25-110 110 24,5 11 1450 105,0
ЭЦВ 8-25-125 125 29,5 13 1480 107,6
ЭЦВ 8-25-150 150 33,0 15 1650 116,5
ЭЦВ 8-25-180 180 41,0 18,5 1790 125,5
ЭЦВ 8-25-200 200 44,0 20 1940 131,5
ЭЦВ 8-25-230 230 55,0 25 2180 155,5
ЭЦВ 8-25-250 250 55,0 25 2280 157,5
ЭЦВ 8-25-270 270 66,0 30 2330 182,0
ЭЦВ 8-25-300 300 70,5 32 2500 195,0
ЭЦВ 8-25-315 315 70,5 32
ЭЦВ 8-25-340 340 76,0 37 2600 225
ЭЦВ 8-25-350 350 90,0 45
ЭЦВ 8-25-370 370 90,0 45
ЭЦВ 8-25-400 400 90,0 45 2800 234

Марка агрегата подача, м3/ч номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 8-40-15 40 15 6,8 3 950 49,2

Насос

Двигатель1

Двигатель2
ЭЦВ 8-40-25 25 8,8 4 1050 54,2
ЭЦВ 8-40-35 35 12,0 5,5 1080 56,2
ЭЦВ 8-40-40 40 14,5 6,3 1100 60,2
ЭЦВ 8-40-50 50 16,5 7,5 1200 66,2
ЭЦВ 8-40-60 60 20,0 9 1270 97,2
ЭЦВ 8-40-70 70 24,5 11 1330 100,2
ЭЦВ 8-40-80 80 29,5 13 1450 100,2
ЭЦВ 8-40-90 90 33,0 15 1520 112,2
ЭЦВ 8-40-110 110 37,5 17 1570 114,2
ЭЦВ 8-40-120 120 41,0 18,5 1660 119,2
ЭЦВ 8-40-125 125 44,0 20 1690 121,2
ЭЦВ 8-40-140 140 49,0 22 1825 134,2
ЭЦВ 8-40-150 150 55,0 25 1920 145,2
ЭЦВ 8-40-160 160 55,0 25 1980 147,3
ЭЦВ 8-40-170 170 66,0 30 1980 169,3
ЭЦВ 8-40-180 180 70,5 32 2100 180,3
ЭЦВ 8-40-200 200 70,5 32 2160 181,5
ЭЦВ 8-40-230 230 90,0 45
ЭЦВ 8-40-260 260 90,0 45

Марка агрегата подача, м3/ч номинальные характеристики L, мм масса, кг Чертеж
напор, м ток, А мощность, кВт
ЭЦВ 8-65-20 65 20 12 5,5 1020 52,0

Насос

Двигатель1

Двигатель2
ЭЦВ 8-65-30 30 16,5 7,5 1160 62,0
ЭЦВ 8-65-35 35 20,0 9 1220 93,5
ЭЦВ 8-65-50 50 24,5 11 1370 102,5
ЭЦВ 8-65-55 55 29,5 13 1370 104,0
ЭЦВ 8-65-60 60 33,0 15 1420 111,5
ЭЦВ 8-65-65 65 37,5 17 1500 113,0
ЭЦВ 8-65-70 70 41,0 18,5 1520 116,5
ЭЦВ 8-65-75 75 44,0 20 1560 119,0
ЭЦВ 8-65-80 80 49,0 22 1750 125,0
ЭЦВ 8-65-90 90 55,0 25 1790 143,0
ЭЦВ 8-65-100 100 66,0 30 1870 167,2
ЭЦВ 8-65-110 110 70,5 32 1920 176,2
ЭЦВ 8-65-125 125 70,5 32 1990 180,0
ЭЦВ 8-65-135 135 76,0 37
ЭЦВ 8-65-145 145 76,0 37 2500 219,0
ЭЦВ 8-65-160 160 90,0 45
ЭЦВ 8-65-180 180 90,0 45 2660 240,0
